Як підібрати резистор з опору та потужності

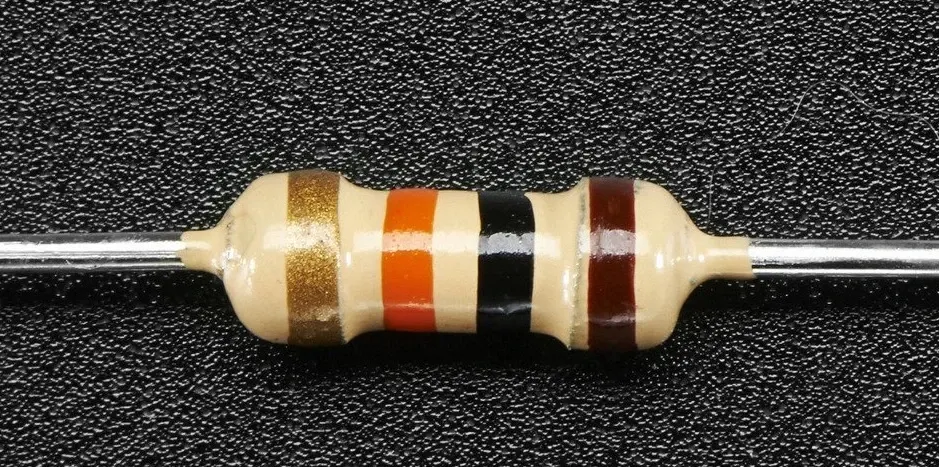

Резистор — один із найпоширеніших і найважливіших компонентів в електроніці, що виконує функцію обмеження струму, розподілу напруги та поглинання енергії. Неправильний підбір цього елемента може призвести до некоректної роботи схеми, перегріву, виходу з ладу сусідніх компонентів і навіть займання. Грамотний вибір резистора ґрунтується на двох фундаментальних параметрах: номінальному опорі та розсіюваної потужності. Розуміння їхнього взаємозв'язку та впливу на роботу ланцюга — ключ до створення стабільних та довговічних електронних пристроїв.

Визначення номінального опору

Опір, що вимірюється в Омах (?), кілоомах (к?) або мегаомах (М?), — це основна характеристика, яка визначає, наскільки резистор перешкоджатиме протіканню електричного струму. Його необхідне значення розраховується з урахуванням параметрів ланцюга, у якому буде встановлено компонент, з допомогою закону Ома (R = U / I) та інших формул, враховують конфігурацію схеми (дільник напруги, струмовий ланцюг). Для точного підбору необхідно використовувати резистори зі стандартних рядів номіналів (наприклад, Е24 або Е96), а також враховувати допустиме відхилення (точність), яке вказується у відсотках (1%, 5%, 10%). Для критичних до точності застосувань (вимірювальні ланцюги, генератори, що задають) використовуються прецизійні резистори з допуском 0.1% і менше.

Розрахунок і важливість потужності, що розсіюється

Коли струм протікає через резистор, електрична енергія перетворюється на теплову. Потужність, що при цьому розсіюється, розраховується за формулою P = I? * R або P = U? / R. Вкрай важливо, щоб обраний резистор був розрахований на потужність, що перевищує розрахункове значення, отримане за цими формулами.Робота на межі або, тим більше, з перевищенням паспортної потужності призводить до сильного перегріву, незворотної зміни опору (дрейфу) і, зрештою, теплового руйнування компонента. На практиці рекомендується вибирати резистор з потужністю, що мінімум в 1.5-2 рази перевищує розрахункове значення, щоб забезпечити запас надійності, особливо в умовах поганого тепловідведення або підвищеної температури навколишнього середовища.

Вибір типу резистора та його характеристик

Окрім опору та потужності, слід враховувати й інші параметри:

• Температурний коефіцієнт опору (ТКС): Показує, наскільки стабільний опір при зміні температури. Низький ТКС є важливим для прецизійних схем.
• Допуск: Вже згадана точність. Для більшості застосувань підходить 5% (ряд Е24), для більш точних – 1% (ряд Е96) та вище.
• Шум: Вуглецеві (Carbon Composition) резистори генерують більше шуму, ніж металоплівкові (Metal Film), що критично в аудіотрактах та вимірювальних підсилювачах.
• Конструктив: Вибір між вивідними (THT) для монтажу в отвори та SMD-резисторами для поверхневого монтажу залежить від технології складання вашої плати.

Практичні аспекти пошуку та покупки

Після проведення всіх розрахунків та визначення необхідних параметрів постає питання придбання компонента. Якщо вам необхідно купити резистори в Україні, варто звертатися до перевірених постачальників та інтернет-магазинів, які пропонують продукцію відомих виробників (Yageo, Bourns, Vishay, TE Connectivity). Це гарантує відповідність параметрів заявленим та надійність компонентів. При замовленні обов'язково перевіряйте не тільки номінал і потужність, але й повне найменування компонента, включаючи типорозмір для SMD-резисторів (наприклад, 0805 або 1206) та тип (металоплівковий, дротяний тощо).

Типові помилки під час підбору та встановлення

Найчастіші помилки, які допускають як новачки, так і досвідчені майстри:

1. Ігнорування потужності: Встановлення малопотужного резистора (наприклад, 0.125 Вт) в ланцюг, де розсіюватиметься 0.5 Вт.
2. Нехтування робочою напругою: Кожен резистор має граничну робочу напругу, перевищення якої може спричинити пробій.
3. Необлік навколишньої температури: У замкнутому просторі поряд з іншими компонентами, що нагріваються, реальна перегрівана потужність резистора знижується.
4. Неправильне паяння: Перегрівання висновків під час паяння може пошкодити внутрішню структуру резистора, особливо для SMD-компонентів.

Забезпечення надійності всієї системи

Надійність резистора, як будь-якого іншого компонента, залежить від якості всієї системи в цілому. Поганий контакт, викликаний, наприклад, неякісним шнур мережевий з високим опором жил, може призвести до просадок напруги і нестабільної роботи пристрою, збільшуючи навантаження на всі його компоненти, включаючи рез. Тому важливо забезпечувати якість всіх з'єднань та елементів ланцюга,від джерела живлення до кінцевого споживача.

Короткий алгоритм вибору резистора

1. Розрахуйте необхідний опір (R) на основі закону Ома та конфігурації вашої схеми.
2. Визначте потужність (P), яка буде розсіюватися на резисторі. Чи використовуйте для цього формули P = I? * R або P = U? / R.
3. Виберіть тип резистора (плівковий, дротяний, SMD, вивідний) виходячи з вимог до точності, рівня шуму та технології монтажу.
4. Підберіть конкретну модель зі стандартного ряду номіналів, враховуючи необхідний допуск і вибравши потужність із запасом не менше 50% від розрахункової.
5. Перевірте, як монтаж та умови охолодження компонента на платі.

Правильний підбір резистора — це не просто формальність, а критично важливий етап проектування та ремонту, який безпосередньо впливає на продуктивність, стабільність та безпеку електронного пристрою.
